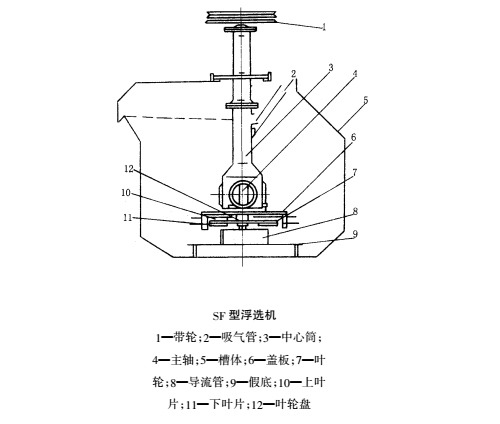

SF型浮選機結構示于圖5-2-21，主要由槽體、裝有葉輪的主軸部件、電動機、刮板及其傳動裝置組成，容積大于10立方米的設有導流管和假底。
SF型浮選機在工作時，電動機通過三角帶驅動主軸，使其下部的葉輪旋轉。此浮選機的主要特點即表現在葉輪上。葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環。
葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片（即主、輔葉片）的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入到上葉輪腔內，形成礦漿上循環。而下葉輪腔內被甩出的礦漿比上葉片甩出的三相混合物比重大，因而離心力增大，運動速度衰減較慢，且對上葉片甩出的三相混合物產生了附加的推動力，使其離心力增大，從而提高了上葉輪腔內的真空度，起到了輔助吸氣作用。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻的彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。
SF型浮選機的特點：
1）吸氣量大，能耗小；
2）有自吸空氣、自吸礦漿能力，水平配置、不需要泡沫泵；
3）葉輪圓周圍速度低，易磨損件使用壽命長，葉輪與蓋板之間的間隙較大，葉輪與蓋板因磨損而增大間隙對吸氣量影響較小；
4）槽內礦漿按固定的流動方式進行上、下雙循環，有利于粗粒礦物的懸浮。
BF型浮選機是SF型浮選機的改進型，其主要特點是：
1）葉輪由閉式雙截錐體組成，可產生強的礦漿下循環；
2）吸氣量大，功耗低；
3）每槽兼有吸氣、吸漿、和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更；
4）礦漿循環合理，能最大限度地減少粗砂沉淀；
5）設有礦漿液面自控和電控裝置，調節方便。
| SF型自吸空氣機械攪拌浮選機技術性能 | |||||||
| 型號 | 有效容積m3 | 處理能力 m3/min | 葉輪直徑 mm | 葉輪轉數 r/min | 電動機功率kw | 2槽重量kg | |
| 攪拌用 | 刮板用 | ||||||
| SF-0.37 | 0.37 | 0.2-0.4 | 300 | 352-442 | 1.5 | 0.55 | 940 |
| SF-0.7 | 0.7 | 0.3-1.0 | 350 | 336 | 3 | 1.1 | 1940 |
| SF-1.2 | 1.2 | 0.6-1.2 | 450 | 312 | 5.5 | 1.1 | 2800 |
| SF-2.8 | 2.8 | 1.5-3.5 | 550 | 280 | 11 | 1.5 | 4240 |
| SF-4 | 4 | 2--4 | 650 | 235 | 15 | 1.5 | 5200 |
| SF-6 | 6 | 3--6 | 760 | 191 | 30 | 2.2 | 6000 |
| SF-8 | 8 | 4--8 | 760 | 191 | 30 | 1.5 | 8584 |
| SF-16 | 16 | 5.0-16 | 850 | 169-193 | 45 | 1.5 | 14830 |
| SF-20 | 20 | 5.0-20 | 730 | 186 | 30X2 | 1.5 | 19646 |
| BF型浮選機技術性能 | |||||||||
| 型號 | 有效容積 (m3) | 長×寬×高 (mm) | 葉輪直徑 (mm) | 葉輪圓周速度 (m/s) | 空氣吸入量 (m3/m2.min) | 電動機 | 處理能力 (m3/min) | 單槽重量 (kg) | |
| 型號 | 功率(kw) | ||||||||
| BF-0.15 | 0.15 | 550×550×600 | 200 | 6 | 0.9-1.05 | Y112M-6 | 2.2 | 0.06-0.16 | 270 |
| BF-0.25 | 0.25 | 650×600×700 | 250 | Y100L-6 | 1.5 | 0.12-0.28 | 370 | ||
| BF-0.37 | 0.37 | 740×740×750 | 286 | 7.2 | Y90L-4 | 0.2-0.4 | 470 | ||
| BF-0.65 | 0.65 | 850×950×900 | 300 | 7.35 | 0.9-1.10 | Y132S-6 | 3 | 0.3-0.7 | 932 |
| BF-1.2 | 1.2 | 1050×1150×1100 | 450 | 7.02 | Y132M2-6 Y132M1-6 | 5.5/4 | 0.6-1.2 | 1370 | |
| BF-2.0 | 2 | 1400×1450×1120 | 500 | 7.5 | Y160M-6 | 7.5 | 1.0-2.0 | 1750 | |
| BF-2.8 | 2.8 | 1650×1650×1150 | 550 | 8.06 | Y180L-8 | 11 | 1.4-3.0 | 2130 | |
| BF-4.0 | 4 | 1900×2000×1200 | 650 | 8 | Y200L-8 | 15 | 2.4-4.0 | 2585 | |
| BF-6.0 | 6 | 2200×2350×1300 | 700 | 7.5 | Y225S-8 | 18.5 | 3.0-6.0 | 3300 | |
| BF-8.0 | 8 | 2250×2850×1400 | 760 | Y225M-8 | 22 | 4.0-8.0 | 4130 | ||
| BF-10 | 10 | 2250×2850×1700 | 7.52 | 5.0-10 | 4500 | ||||
| BF-16 | 16 | 2850×3800×1700 | 850 | 8.7 | Y280S-8 Y280M-8 | 37/45 | 8.0-16 | 8320 | |
| BF-20 | 20 | 2850×3800×2000 | 10.0-20 | 8670 | |||||
| BF-24 | 24 | 3150×4150×2000 | 920 | Y280M-8 | 45 | 12.0-24 | 8970 | ||
