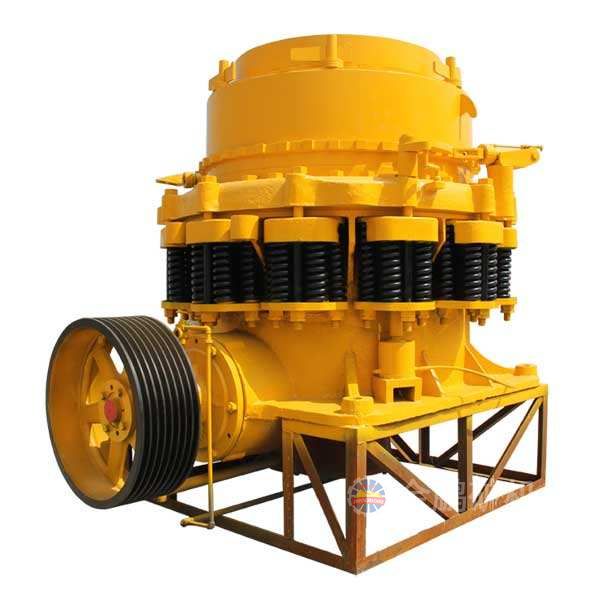

圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
在圓錐破碎機的工作過程中，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。
1.動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高；
2.物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低；
3.產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻；
4.動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻，進料口尺寸不大，能夠處理的都是經過初次破碎的物料；
5.本系列圓錐破碎機采用干油或者水兩種密封方式，使灰塵雜質無法進人機體內，從而保證了潤滑油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
類型 | 型號 | 破碎錐直徑mm | 進料口mm | 最大進料粒度mm | 排料口調節范圍mm | 主電機功率 | 偏心套轉速r/min | 生產能力t/h | 重量kg |
標準 | PYB-600 | 600 | 75 | 65 | 12-25 | 30 | 396 | 40 | 5600 |
PYB-900 | 900 | 135 | 110 | 15-50 | 55 | 330 | 50-90 | 10800 | |
PYB-1200 | 1200 | 170 | 145 | 20-50 | 110 | 300 | 110-168 | 25000 | |
PYB-1750 | 1750 | 250 | 215 | 25-60 | 155 | 245 | 280-480 | 50500 | |
PYB-2000 | 2000 | 350 | 300 | 30-60 | 280 | 220 | 100-500 | 84000 | |
中型 | PYZ-900 | 900 | 70 | 60 | 8-20 | 55 | 330 | 20-65 | 9600 |
PYZ-1200 | 1200 | 115 | 100 | 8-25 | 110 | 300 | 42-135 | 25000 | |
PYZ-1750 | 1750 | 215 | 180 | 10-30 | 115 | 245 | 175-320 | 51000 | |
PYZ-2200 | 2200 | 275 | 230 | 10-30 | 280 | 220 | 200-580 | 84000 | |
短頭 | PYD-600 | 600 | 40 | 35 | 3-13 | 30 | 396 | 12-23 | 5500 |
PYD-900 | 900 | 50 | 40 | 3-13 | 55 | 300 | 15-50 | 9700 | |
PYD-1200 | 1200 | 60 | 50 | 3-15 | 110 | 300 | 18-105 | 25300 | |
PYD-1750 | 1750 | 100 | 85 | 3-15 | 155 | 245 | 75-230 | 50500 | |
PYD-2200 | 2200 | 300 | 100 | 3-15 | 280 | 220 | 125-350 | 85000 | |
超細碎 | PP-600 | 600 | <=30 | 3-13 | 22 | 10-20 | 5874 | ||
PP-900 | 900 | <=38 | 3-13 | 75 | 10-75 | 10700 | |||
PP-1200 | 1200 | <=38 | 3-13 | 160 | 15-95 | 26500 |
如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!
